مفاهيم القدرة الكهربائية الأساسية
فهم عميق لأنواع القدرة الكهربائية وعلاقاتها الرياضية والعملية

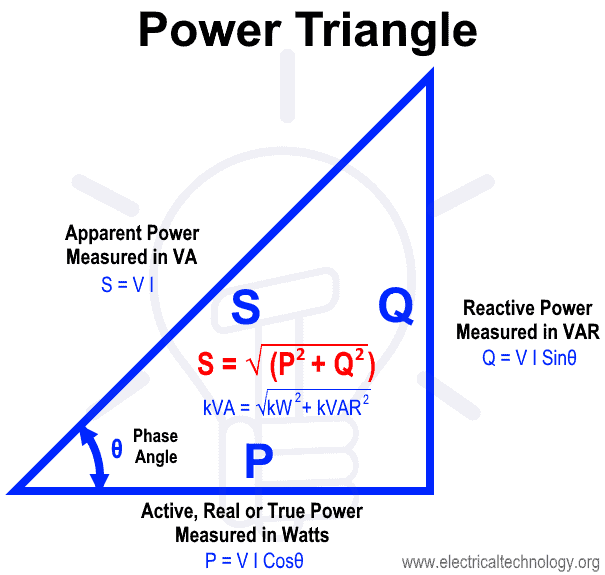

مثلث القدرة الكهربائية يوضح العلاقة بين أنواع القدرة المختلفة
القدرة الظاهرية
Apparent Power
القدرة الظاهرية هي تلك القدرة التي تأتي من ناتج ضرب الجهد في التيار دون معامل القدرة. وهي تمثل إجمالي القدرة المطلوبة من المصدر لتشغيل الحمل، بغض النظر عن كفاءة استخدام هذه القدرة. وحدة قياسها هي فولت أمبير (VA) أو كيلو فولت أمبير (kVA) للقيم الكبيرة.
حيث: S = القدرة الظاهرية (VA)، V = الجهد (V)، I = التيار (A)
إذا كان لدينا محرك كهربائي يعمل على جهد 220 فولت ويسحب تياراً قدره 10 أمبير، فإن القدرة الظاهرية = 220 × 10 = 2200 VA أو 2.2 kVA
نصيحة: القدرة الظاهرية مهمة في تحديد حجم المحولات والمولدات المطلوبة للنظام الكهربائي.
القدرة النشطة
Active Power
القدرة النشطة هي تلك القدرة المرسلة لتستخدم كقدرة مفيدة أو يتم تحويلها على شكل حرارة في نظام كهربائي. هذه هي القدرة الفعلية التي تؤدي عملاً مفيداً مثل تشغيل المحركات أو الإضاءة أو التسخين. وحدة قياسها هي الواط (W) أو كيلو واط (kW).
حيث: P = القدرة النشطة (W)، φ = زاوية الطور، cos(φ) = معامل القدرة
نفس المحرك السابق (220V، 10A) إذا كان معامل القدرة = 0.8، فإن القدرة النشطة = 220 × 10 × 0.8 = 1760 W أو 1.76 kW
نصيحة: القدرة النشطة هي التي تظهر في فاتورة الكهرباء وتحدد استهلاك الطاقة الفعلي.
القدرة غير النشطة
Reactive Power
القدرة غير النشطة هي تلك القدرة التي تم اختزانها في كل من المحاثة أو المواسعة، وهي قدرات لا يمكن استهلاكها بل تعاد مرة أخرى للنظام الكهربائي. هذه القدرة ضرورية لإنشاء المجالات المغناطيسية في المحركات والمحولات. وحدة قياسها هي فولت أمبير مفاعل (VAR).
حيث: Q = القدرة غير النشطة (VAR)، φ = زاوية الطور
للمحرك نفسه مع معامل قدرة 0.8، sin(φ) = 0.6، فإن القدرة غير النشطة = 220 × 10 × 0.6 = 1320 VAR أو 1.32 kVAR
نصيحة: تحسين معامل القدرة يقلل من القدرة غير النشطة ويحسن كفاءة النظام الكهربائي.
معامل القدرة
Power Factor
معامل القدرة هو نسبة القدرة النشطة (بالواط) إلى القدرة الظاهرية (بالفولت أمبير). يتراوح معامل القدرة بين 0 و 1، حيث يشير الرقم الأعلى إلى كفاءة أفضل في استخدام الطاقة الكهربائية. معامل القدرة المثالي هو 1 (أو 100%).
حيث: P = القدرة النشطة، S = القدرة الظاهرية، φ = زاوية الطور
- ممتاز: 0.95 - 1.0
- جيد: 0.85 - 0.94
- مقبول: 0.75 - 0.84
- ضعيف: أقل من 0.75
نصيحة: تحسين معامل القدرة يوفر في فواتير الكهرباء ويقلل الأحمال على الشبكة الكهربائية.
مقارنة بين أنواع القدرة الكهربائية
| نوع القدرة | الرمز | الوحدة | المعادلة | الوصف |
|---|---|---|---|---|
| القدرة الظاهرية Apparent Power |
S | VA / kVA | V × I | إجمالي القدرة المطلوبة من المصدر |
| القدرة النشطة Active Power |
P | W / kW | V × I × cos(φ) | القدرة المفيدة التي تؤدي عملاً |
| القدرة غير النشطة Reactive Power |
Q | VAR / kVAR | V × I × sin(φ) | القدرة المختزنة في المجالات المغناطيسية |
| معامل القدرة Power Factor |
PF | بدون وحدة | P / S = cos(φ) | مقياس كفاءة استخدام الطاقة |
التطبيقات العملية
في الصناعة:
- تحديد حجم المحولات المطلوبة
- حساب تكلفة الطاقة الكهربائية
- تصميم أنظمة تحسين معامل القدرة
في المنازل:
- اختيار الأجهزة الكهربائية الموفرة
- فهم فواتير الكهرباء
- تحسين استهلاك الطاقة
